torna M7 - Planificació i administració de xarxes
Contingut
Mitjans de coure
Nocions d’electricitat
La matèria està formada per àtoms, aquests es componen de tres tipus de partícules :
- Protons : Càrrega positiva
- Neutrons : Sense càrrega.
- Electrons : Càrrega negativa
Els protons i els neutrons es combinen al nucli dels àtoms, on es concentra la major part de la seva massa, mentre els electrons orbiten al seu voltant.
Aquest sistema és estable gràcies a la força electromagnètica que diu que les càrregues iguals es repel·leixen i les càrregues oposades s’atreuen (Llei de Coulomb, manté els electrons en òrbita), i a les forces nuclears que mantenen units els protons i els neutrons.
En certes circumstàncies, els electrons s’alliberen de la seva òrbita (Aplicant una diferència de potencial o subministrant energia per exemple), i aleshores es produeix un corrent d’electrons que s’anomena corrent elèctric.
Voltatge
El voltatge o força electromotriu, es el treball necessari per separar els electrons de l’àtom (Treball per unitat de càrrega).
El voltatge el genera una pila o bateria (corrent continua), o una presa de corrent (Corrent alterna).
Es representa amb la lletra V i es mesura en Volts.
Resistència
La resistència és la mesura de la oposició dels materials a la circulació d’electrons. En funció d’aquesta oposició (o resistència) podem agrupar els materials en tres tipus diferents
- Aïllants : Els electrons circulen amb dificultat.
- Semiconductors : El flux d’electrons es pot controlar amb precisió.
- Conductors : Els electrons circulen amb facilitat.
| Exemples de materials | ||
| Aïllants | Semiconductors | Conductors |
| Plàstic | Silici | Coure |
| Fusta | Carboni | Plata |
| Aire | Germani | Metalls en general |
| Vidre | Arseni de Gali | |
| Paper | |
|
Es representa amb la lletra R i es mesura en Ohms (Ω)
Les resistències que s’utilitzen en els circuits, segueixen un codi de colors (http://www.unicrom.com/TuT_codigocolores.asp)
Exemple :
Banda 1 : - Vermell
Banda 2 : - Negre
Banda 3 : - Violeta
Banda 4 : - Daurat
Valor teòric : 20 x 107 = 200 MΩ amb una tolerància de ± 5 %
La tolerància indica el rang màxim de la mesura real de la resistència al voltant del valor teòric calculat.
En l’exemple anterior, el 5 % de 200 MΩ és 10 MΩ, per tant la mesura de la resistència estarà entre (200 ± 10) MΩ [190 MΩ i 210 MΩ]
Intensitat
La intensitat és la mesura del flux d’electrons. Cal tenir en compte que els electrons es desplacen del pol negatiu al pol positiu, però en canvi el corrent elèctric s’indica en sentit contrari. Del pol positiu al negatiu.
Es representa amb la lletra I i es mesura en Ampers (A)
Potència
La potència indica la quantitat d’energia que un dispositiu consumeix, es representa amb la lletra W i es mesura en Watts.
La potència es pot calcular en funció de la intensitat i el voltatge, W = V · I
Corrent contínua i corrent alterna
Els dispositius elèctrics en general poden funcionar amb aquests dos tipus de corrent.
En els circuits elèctrics de corrent continua, el corrent sempre va en el mateix sentit (del pol positiu al pol negatiu), són circuits petits i s’alimenten amb piles o bateries, o mitjançant transformadors que situats a l’entrada del circuit transformen la corrent alterna que alimenta el dispositiu en corrent contínua.
En els circuits elèctrics de corrent alterna, el corrent canvia constantment de sentit (de polaritat), i s’utilitza per alimentar grans instal·lacions elèctriques ja que pot ser conduïda a llargues distàncies (Per exemple cases, fàbriques, etc...).
Circuits elèctrics senzills
Elements actius: Generen energia (p.e. piles, bateries, generadors)
Elements passius: Consumeixen energia (p.e. resistències, bombetes)

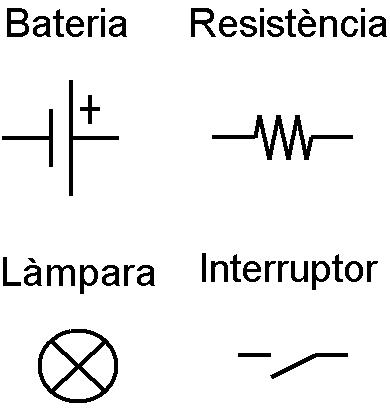

Simbologia
Els diferents elements d’un circuit és connecten mitjançant conductors, i es considera (idealment) que connecten dos punts que es troben al mateix potencial.
La llei d’Ohm relaciona el voltatge amb la intensitat i la resistència, V = I · R en cada element. El voltatge es mesura a la entrada i a la sortida de l’element, i representa la diferència de potencial entre aquests dos punts.
