Diferència entre revisions de la pàgina «A1. Model TCP/IP»

De Wiki IES Marianao. Departament Informàtica
Dreceres ràpides: navegació, cerca

(Hi ha 10 revisions intermèdies del mateix usuari que no es mostren)
Línia 4: Línia 4:

==  Model TCP/IP ==

==  Model TCP/IP ==

−
Aquest és el model històric d’Internet.
+
Aquest és el model històric d’Internet. L'origen és un prijecte del Departament de Defensa dels Estats Units (DoD) que necessitava dissenyar una xarxa que pogués sobreviure inclús a una guerra nuclear.

−
Creat pel Departament de Defensa dels Estats Units (DoD) que necessitava dissenyar una xarxa que pogués sobreviure inclús a una guerra nuclear.



{| cellspacing="0" cellpadding="5" border="1"

{| cellspacing="0" cellpadding="5" border="1"

| <br />

| <br />
−
| Model TCP/IP
+
| '''Model TCP/IP'''
−
| Model OSI
+
| '''Model OSI'''

|-

|-

| rowspan="3" | 4

| rowspan="3" | 4
Línia 26: Línia 25:

|-

|-

| 2

| 2
−
| Xarxa
+
| Internet

| valign="TOP" | Xarxa

| valign="TOP" | Xarxa

|-

|-

| rowspan="2" | 1

| rowspan="2" | 1
−
| rowspan="2" | Física
+
| rowspan="2" | Accés al medi

| valign="TOP" | Enllaç de dades

| valign="TOP" | Enllaç de dades

|-

|-
Línia 42: Línia 41:

[http://www.rfc-es.org/ www.rfc-es.org] => Traducción RFC’s

[http://www.rfc-es.org/ www.rfc-es.org] => Traducción RFC’s

−

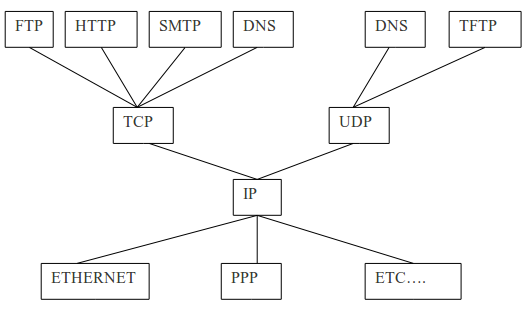

===Protocols del model TCP/IP===
+
===Exemples Protocols del model TCP/IP===


[[Fitxer:tcpip.png]]

[[Fitxer:tcpip.png]]

−
* '''''FTP''''' : File Transfer Protocol.
+

 +
An la capa de '''transport'''
 +
* '''TCP''': Servei orientat a connexió ('''CONS'''), fiable però lent. Per aplicacions complexes
 +
* '''UDP''': Servei No orientat a connexió ('''CLNS'''), menys fiable però més ràpid. Per aplicacions més lleugeres
 +

 +
A la capa '''Internet'''
 +
* '''IP''': Servei No orientat a connexió ('''COLS'''), garanteix que les comunicacions arribin encara que falli algun node. Paquets autosuficients inclouen les adreces.
 +

 +
El cas concret d'una connexió TCP (CONS) transportada per un servei IP (CLNS).
 +

 +
'''A nivell de transport TCP crea una connexió lògica''' (no una connexió real a través d'un sol cable) entre origen i destí, i manté l'estat d'aquesta connexió, propietats com els ports que intervenen, la mida óptima de la finestra de dades amb la que poden treballar els dos extrems, recull les confirmacions de rebuda (ACK) de les dades enviades per anar consolidant parts de la comunicació i en cas d'error no haver de  tornar a començar des de l'inici, etc...
 +

 +
En aquest nivell de Transport '''la comunicació és directament entre origen i destí''', i no hi ha constància de l'existència dels Routers o Conmutadors que hi ha pel camí. Es pot veure amb l'eina '''netstat'''
 +

 +
<pre>
 +
alex@pc-casa:~$ netstat -nt
 +
Active Internet connections (w/o servers)
 +
Proto Recv-Q Send-Q Local Address          Foreign Address        State
 +
tcp        0    32 192.168.1.200:42978    163.172.74.110:3306    ESTABLISHED
 +
tcp        0      0 192.168.1.200:40995    91.213.30.140:443      ESTABLISHED
 +
tcp      32      0 192.168.1.200:53922    162.125.65.3:443        CLOSE_WAIT
 +
tcp      32      0 192.168.1.200:51270    162.125.68.7:443        CLOSE_WAIT
 +
tcp        0      0 192.168.1.200:58626    162.125.32.135:443      ESTABLISHED
 +
tcp        0      0 192.168.1.200:59935    87.106.143.229:80      TIME_WAIT
 +
tcp        0      0 192.168.1.200:42730    217.76.132.238:21      ESTABLISHED
 +
tcp        0      0 192.168.1.200:41415    216.58.201.161:443      ESTABLISHED
 +
tcp      32      0 192.168.1.200:35513    162.125.68.4:443        CLOSE_WAIT
 +
tcp        0      0 192.168.1.200:53571    198.252.206.25:443      ESTABLISHED
 +
tcp        0      0 192.168.1.200:59933    87.106.143.229:80      TIME_WAIT
 +
tcp        0      0 192.168.1.200:40540    87.106.143.229:222      ESTABLISHED
 +
tcp6      1      0 ::1:43206              ::1:631                CLOSE_WAIT
 +

 +

 +
</pre>
 +

 +

 +
'''TCP li dona les dades d'aquesta comunicació a IP (nivell de xarxa)''', aquest protocol a nivell de xarxa és no orientat a connexió, recull les dades del segment TCP, si cal les divideix en parts més petites, li afegeix a cada part les dades per arribar al destinatari i la seva adreça (un paquet), i les envia cadascuna pel seu compte. '''Cada paquet IP és autosuficient i independent''', '''cada vegada que arriba a un Router aquest decideix''' cap a un enviar-lo per intentar que arribi al seu destinatari.
 +

 +
El nivell '''TCP del receptor va recollint tots els paquets que pertanyen a una connexió TCP i els va ensamblant''', si li falta un per exemple i passa massa temps, torna a demanar totes les dades de la última comunicació altra vegada.
 +

 +
És important entendre que això ho fa TCP (per això es diu que és fiable) i no pas IP. '''IP és un protocol dels anomenats Best Effort (millor esforç)''', que vol dir que intentarà que els paquets arribin a destí, però si algun es perd no fa res per impedir-ho ni per recuperar-lo.
 +

 +
===Documentació tècnica===
 +

 +
* '''''TCP''''' : Transmission Control Protocol. Orientat a connexió.
 +
    [https://tools.ietf.org/html/rfc793 https://tools.ietf.org/html/rfc793]
 +

 +
* '''''UDP''''': User Datagram Protocol. No orientat a connexió.
 +
    [https://tools.ietf.org/html/rfc768 https://tools.ietf.org/html/rfc768]
 +

 +
* '''''IP''''': Internet Protocol.
 +
    [https://tools.ietf.org/html/rfc791 https://tools.ietf.org/html/rfc791]
 +

 +
* '''''DNS''''': Domain Name System (Sistema de noms de domini).
 +
    [https://tools.ietf.org/html/rfc1035 https://tools.ietf.org/html/rfc1035]
 +
    [https://tools.ietf.org/html/rfc1034 https://tools.ietf.org/html/rfc1034]
 +

 +
* '''''FTP''''' : File Transfer Protocol. [https://tools.ietf.org/html/rfc959 https://tools.ietf.org/html/rfc959]


* '''''HTTP''''' : Hiper Text Transfer Protocol.

* '''''HTTP''''' : Hiper Text Transfer Protocol.
 +
    [https://tools.ietf.org/html/rfc7231 https://tools.ietf.org/html/rfc7231]
 +
    [https://tools.ietf.org/html/rfc7232 https://tools.ietf.org/html/rfc7232]
 +
    [https://tools.ietf.org/html/rfc7233 https://tools.ietf.org/html/rfc7233]
 +
    [https://tools.ietf.org/html/rfc7234 https://tools.ietf.org/html/rfc7234]
 +
    [https://tools.ietf.org/html/rfc7235 https://tools.ietf.org/html/rfc7235]


* '''''SMTP''''': Simple Mail Transfer Protocol.

* '''''SMTP''''': Simple Mail Transfer Protocol.
 +
    [https://tools.ietf.org/html/rfc5321 https://tools.ietf.org/html/rfc5321]
 +
 +
* '''''TFTP''''': Trivial File Transfer Protocol.
 +
    [https://tools.ietf.org/html/rfc1350  https://tools.ietf.org/html/rfc1350]
 +
 +
 +
===Encapsulació===
 +
 +
'''L'encapsulació''' consisteix en la manera com '''les dades travessen verticalment les diferents capes''', i on cada capa  afegeix o treu la seva informació de control (Com si fos una ceba o una matrioska).
 +
 +
El '''model TCP/IP''' és bàsicament l'únic que funciona actualment. Aquesta arquitectura té 4 capes: '''Aplicació, Transport, Internet i Accés al medi'''.
 +
 +
L'encapsulació consisteix en que '''l'emissor genera unes dades des d'algun programa/aplicació''' del Sistema Operatiu que requereixi l'ús de la xarxa, aquestes dades entren per la capa superior, la més propera a l'usuari: Aplicació, i '''són gestionades pel protocol d'Aplicació''' corresponent: HTTP, FTP, DHCP, DNS ...
 +
 +
A partir de les dades del programa/aplicació del S.O. i de les modificacions que faci el protocol de la '''capa d'Aplicació''' es generen les dades d'aplicació que se li envien al protocol de Transport corresponent.
 +
 +
Cada protocol d'Aplicació treballa sobre un protocol de Transport TCP o UDP. '''El protocol de Transport recull les dades d'aplicació i afegeix la seva informació de control''' (capçalera).
 +
La capçalera de transport més les dades d'aplicació són les dades de Transport ('''Protocol Data Unit o PDU Segment''') que se li envien al protocol de la capa d'Internet. A la capa d'Internet bàsicament només hi ha un únic protocol que és IP.
 +
 +
'''El protocol IP de la capa d'Internet afegeix la seva informació de control''' (capçalera, la PDU en aquesta capa s'anomena '''Packet o Paquet''') i li envia tot al protocol de la capa d'Accés al Medi, en aquest cas Ethernet.
 +
 +
'''El protocol de la capa d'Accés al medi afegeix la seva informació de control''' (capçalera i pel cas d'Ethernet també una cua, la PDU en aquesta capa s'anomena '''Frame o Trama''').
 +
 +

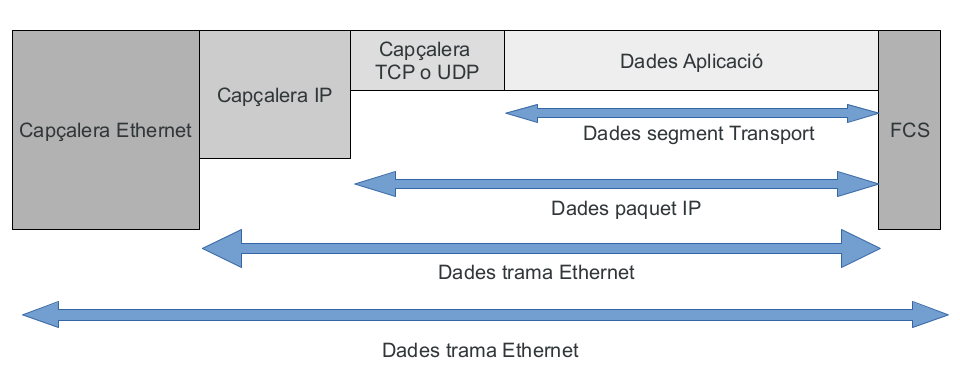

[[Fitxer:tcp_ip_encapsulation.png]]
 +
 +
 +
El protocol d'Accés al medi '''codifica la informació a binari segons el tipus de medi i la transmet'''.
 +
 +
'''Les capes del receptor fan el procés invers''', rep les dades i cada capa extreu la informació de control de la seva capa homònima de l'emissor que conté la informació rellevant i li dona la part de dades a la capa superior.
 +
 +
 +
    Veure exemple '''Wireshark'''
 +
 +
 +
 +
===Exemple Packet Tracer===
 +
 +
Amb el Packet Tracer es poden treballar també els models de capes, els protocols i les estructures de dades.
 +
 +
Una manera d'anar ubicant cada cosa al seu lloc és aprenent a identificar en quina capa està cada protocol, o quins protocols intervenen en una determinada comunicació i quina informació, dades o adreces fan servir.
 +
 +
Un primer exemple pot ser l'aplicació '''PING''', aquesta utilitza un protocol anomenat '''ICMP''', aquest protocol en realitat serveix per l'enviament de missatges de control entre dispositius (Encaminadors generalment), però s'identifica normalment amb la comanda PING.
 +
 +
Aquest protocol, '''ICMP Internet Control Message Protocol''', funciona a nivell de xarxa (Model OSI) o a l'equivalent nivell de Internet (Model TCP/IP). Utilitza adreces IP.
 +
 +
 +
[[Fitxer:packetTracer_models_01_simple_pdu.png]]
 +
 +
Amb aquesta icona ('''PDU simple''', on PDU indica Protocol Data Unit) es poden enviar paquets ICMP (PING) entre dos dispositius qualsevol
 +
 +
A més si s'activa '''el mode de simulació es pot fer el seguiment pas a pas del paquet''' i inclús clicar per obrir-lo.  A l'exemple següent es mostra la informació d'un paquet PDU en plena transmissió. Podeu observar que Packet Tracer mostra la informació per capes
 +
 +

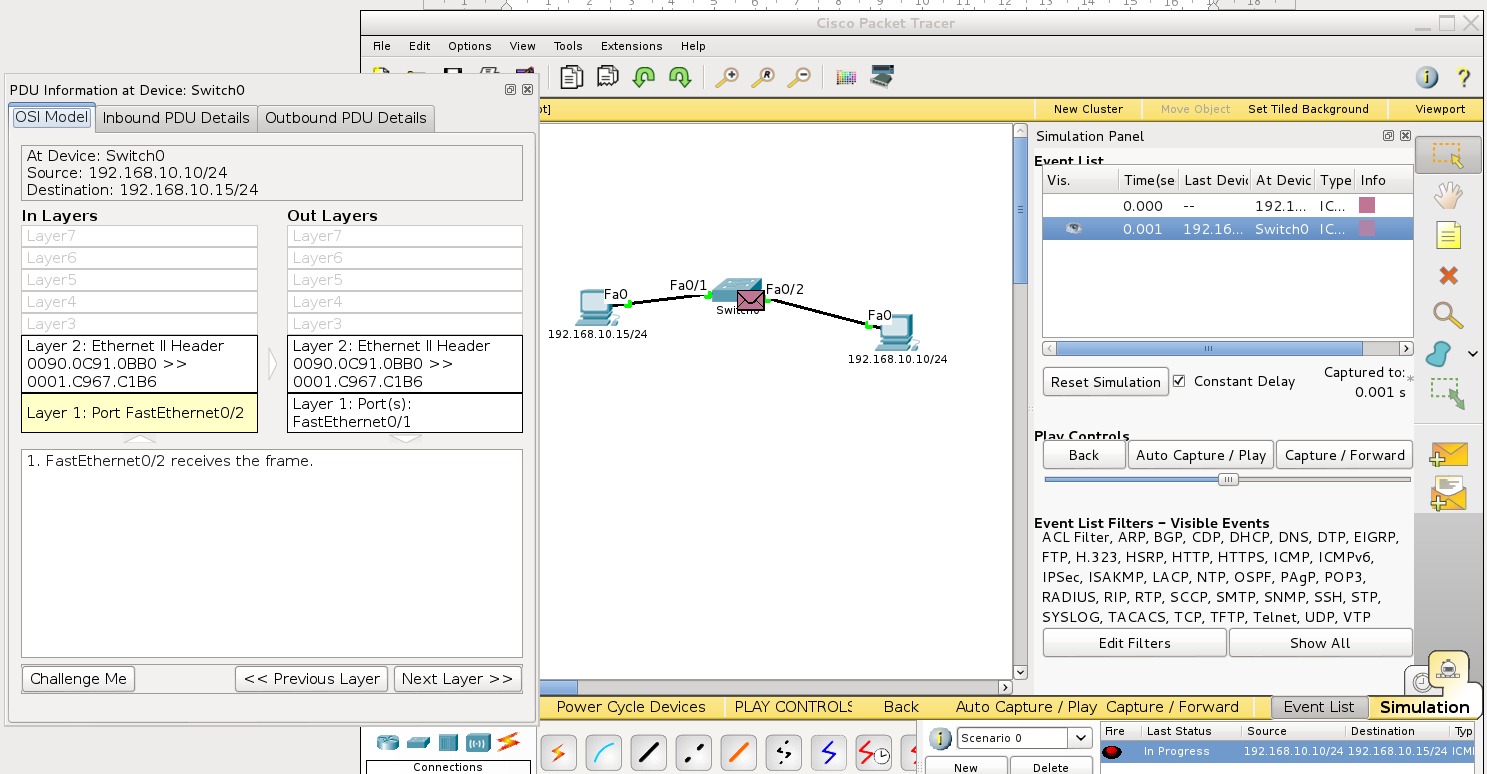

La trama arriba al commutador que el desencapsula ('''In Layers'''), aquest dispositiu treballa només fins a capa 2 (Adreces MAC) i després l'encapsula i el reenvia per un altre port ('''Out Layers''').
 +
 +
 +
[[Fitxer:packetTracer_models_03_icmp.png]]
 +
 +
 +
 +
[[Fitxer:packetTracer_models_02_complex_pdu.png]]
 +
 +

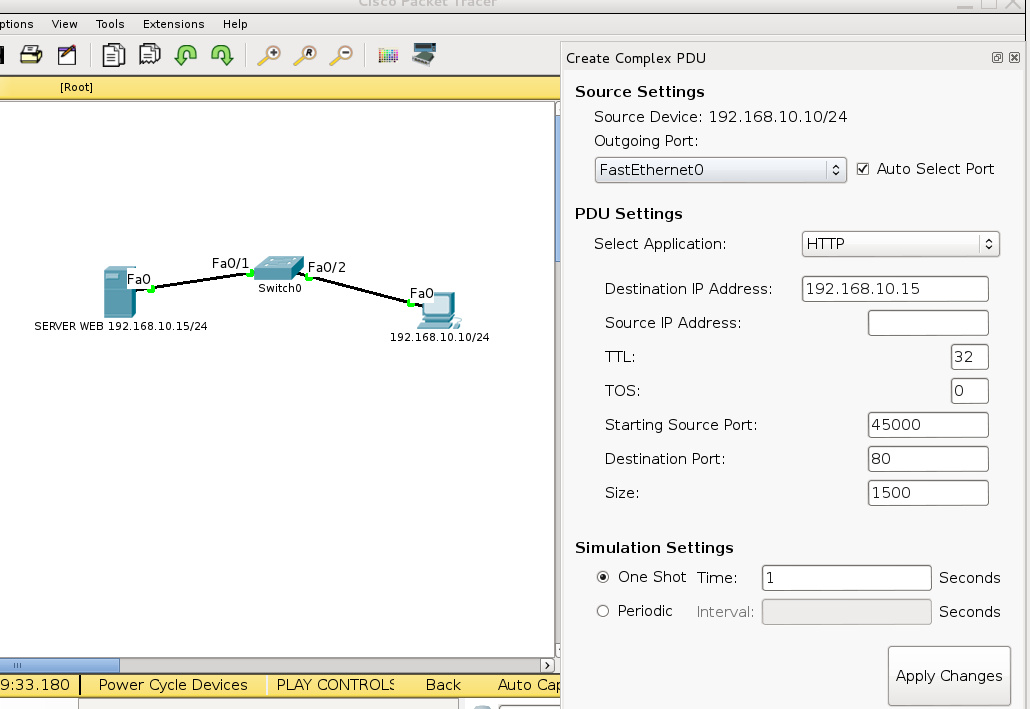

Amb aquesta icona ('''PDU complexe''') es poden '''enviar paquets de múltiples protocols''' entre dos dispositius qualsevol. Packet Tracer permet simular múltiples serveis que podeu utilitzar per fer proves, per exemple: http, dns, telnet, ssh, tftp, radius ...  tots aquests són serveis d'aplicació, i justament fan això, ofereixen serveis al programari de xarxa del SO.
 +
 +
 +
Un bon segon exemple pot ser el protocol HTTP, aquest és el típic protocol d'aplicació (Model OSI i model TCP/IP). Primerament cal crear el PDU complex que requereix algunes dades més. A l'exemple següent s'envia una comunicació HTTP (port 80) al Servidor Web.
 +
 +
 +
[[Fitxer:packetTracer_models_04_pdu_complex.png]]
 +
 +
 +

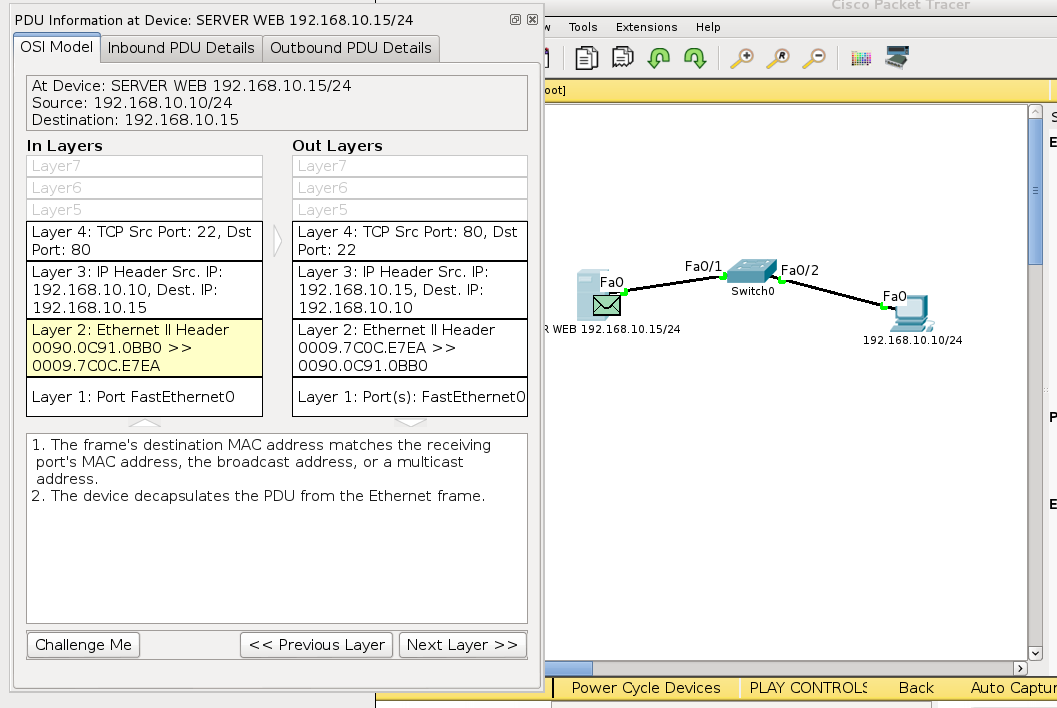

Si s'observa el paquet quan arriba al servidor, només hi ha dades fins la capa de transport  (Els dispositius d'usuari final treballen a totes les capes però el PDU complexe no permet afegir informació d'aplicació, només fins a transport)
 +
 +
Si es selecciona una de les capes es mostra una '''breu descripció dels fets més rellevants''' que hi tenen lloc.
 +
 +
[[Fitxer:packetTracer_models_05_HTTP.png]]
 +
 +
 +
A part del PDU simple i el complex, el simulador ofereix diverses '''eines que permeten generar algunes comunicacions bàsiques''': per exemple tots els hostes tenen un navegador web, el CMD i d'altres. Als servidors se'ls pot configurar bastants serveis: Servei Web, Servei DNS, Servei DHCP, ...
 +
 +

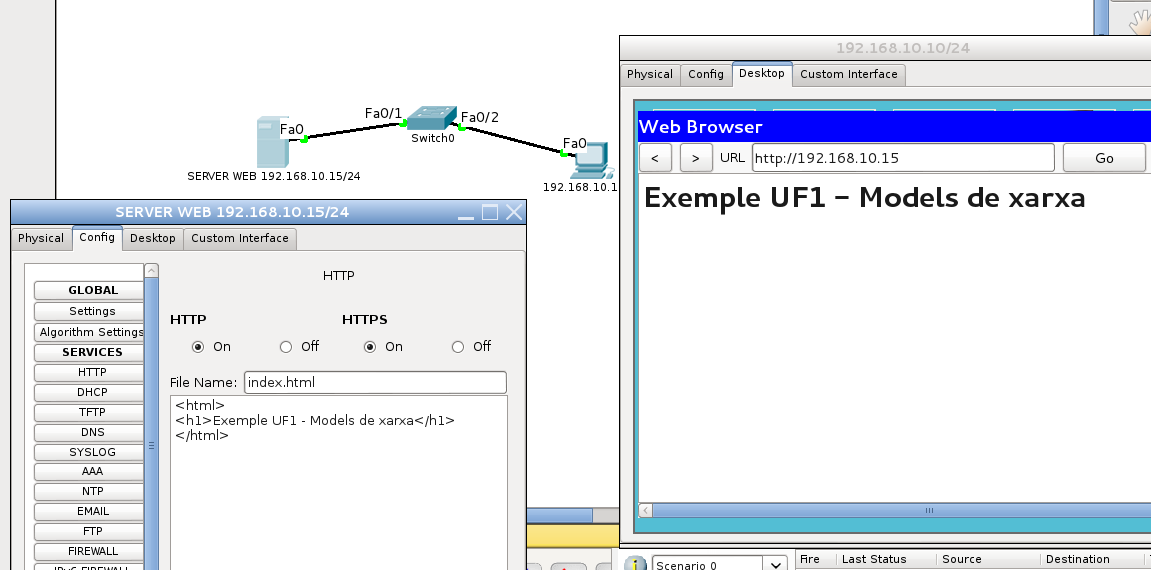

Per exemple la simulació completa d'una comunicació Web.

−
* '''''DNS''''': Domain Name System (Sistema de noms de domini).
+
[[Fitxer:packetTracer_models_06_web_browser.png]]

−
* '''''TFTP''''': Trivial File Transfer Protocol.


−
* '''''TCP''''' : Transmission Control Protocol. Orientat a connexió.
+
Finalment comentar que els protocols d'aplicació interaccionen directament amb els usuaris de la xarxa. '''Els usuaris de la xarxa estan fora de les capes dels models''', i quan es parla d'aquests usuaris no s'està fent referència a ninguna persona, sinó a aplicacions de xarxa.
 +

 +
Les aplicacions de xarxa formen part del programari del SO i es diu que són de xarxa perquè utilitzen els serveis de xarxa, o sigui algun dels protocols d'aplicació disponibles. Per exemple els usuaris del protocol HTTP són el navegador web, un servidor Apache, o la comanda «wget» de Linux.
 +

 +

 +
[[Media:exemple_simulacio_web.pkt]]
 +

 +

 +

 +
=== Recurs on-line ===
 +

 +
Un recurs que us pot ser interessant per  practicar els conceptes de la primera Unitat Formativa de manera amena.
 +
 +
[http://quizlet.com/doogie966 http://quizlet.com/doogie966]

−
* '''''UDP''''': User Datagram Protocol. No orientat a connexió.
+
Es tracta de varis jocs on-line on podeu practicar els conceptes de la primera unitat alhora que treballeu el vostre '''anglès'''.

−
* '''''IP''''': Internet Protocol.
+
Podeu trobar diferents jocs per temàtiques: '''Models de capes, OSI, TCP/IP, dispositius, cablejat, adreçament IP i ports'''

Revisió de 02:38, 21 ago 2024

torna M7 - Planificació i administració de xarxes


Model TCP/IP

Aquest és el model històric d’Internet. L'origen és un prijecte del Departament de Defensa dels Estats Units (DoD) que necessitava dissenyar una xarxa que pogués sobreviure inclús a una guerra nuclear.



Model TCP/IP Model OSI
4 Aplicació Aplicació
Presentació
Sessió
3 Transport Transport
2 Internet Xarxa
1 Accés al medi Enllaç de dades
Física

IAB : Consell d’Arquitectura d’Internet. Normes RFC defineixen els estàndards i protocols d’Internet

RFC’s (Request for Comment) informes tècnics que descriuen el funcionament d’Internet. La definició dels estàndards del model es publiquen en aquests documents.

www.rfc-es.org => Traducción RFC’s

Exemples Protocols del model TCP/IP



An la capa de transport

  • TCP: Servei orientat a connexió (CONS), fiable però lent. Per aplicacions complexes
  • UDP: Servei No orientat a connexió (CLNS), menys fiable però més ràpid. Per aplicacions més lleugeres

A la capa Internet

  • IP: Servei No orientat a connexió (COLS), garanteix que les comunicacions arribin encara que falli algun node. Paquets autosuficients inclouen les adreces.

El cas concret d'una connexió TCP (CONS) transportada per un servei IP (CLNS).

A nivell de transport TCP crea una connexió lògica (no una connexió real a través d'un sol cable) entre origen i destí, i manté l'estat d'aquesta connexió, propietats com els ports que intervenen, la mida óptima de la finestra de dades amb la que poden treballar els dos extrems, recull les confirmacions de rebuda (ACK) de les dades enviades per anar consolidant parts de la comunicació i en cas d'error no haver de  tornar a començar des de l'inici, etc...

En aquest nivell de Transport la comunicació és directament entre origen i destí, i no hi ha constància de l'existència dels Routers o Conmutadors que hi ha pel camí. Es pot veure amb l'eina netstat

alex@pc-casa:~$ netstat -nt
Active Internet connections (w/o servers)
Proto Recv-Q Send-Q Local Address           Foreign Address         State
tcp        0     32 192.168.1.200:42978     163.172.74.110:3306     ESTABLISHED
tcp        0      0 192.168.1.200:40995     91.213.30.140:443       ESTABLISHED
tcp       32      0 192.168.1.200:53922     162.125.65.3:443        CLOSE_WAIT
tcp       32      0 192.168.1.200:51270     162.125.68.7:443        CLOSE_WAIT
tcp        0      0 192.168.1.200:58626     162.125.32.135:443      ESTABLISHED
tcp        0      0 192.168.1.200:59935     87.106.143.229:80       TIME_WAIT
tcp        0      0 192.168.1.200:42730     217.76.132.238:21       ESTABLISHED
tcp        0      0 192.168.1.200:41415     216.58.201.161:443      ESTABLISHED
tcp       32      0 192.168.1.200:35513     162.125.68.4:443        CLOSE_WAIT
tcp        0      0 192.168.1.200:53571     198.252.206.25:443      ESTABLISHED
tcp        0      0 192.168.1.200:59933     87.106.143.229:80       TIME_WAIT
tcp        0      0 192.168.1.200:40540     87.106.143.229:222      ESTABLISHED
tcp6       1      0 ::1:43206               ::1:631                 CLOSE_WAIT


TCP li dona les dades d'aquesta comunicació a IP (nivell de xarxa), aquest protocol a nivell de xarxa és no orientat a connexió, recull les dades del segment TCP, si cal les divideix en parts més petites, li afegeix a cada part les dades per arribar al destinatari i la seva adreça (un paquet), i les envia cadascuna pel seu compte. Cada paquet IP és autosuficient i independent, cada vegada que arriba a un Router aquest decideix cap a un enviar-lo per intentar que arribi al seu destinatari.

El nivell TCP del receptor va recollint tots els paquets que pertanyen a una connexió TCP i els va ensamblant, si li falta un per exemple i passa massa temps, torna a demanar totes les dades de la última comunicació altra vegada.

És important entendre que això ho fa TCP (per això es diu que és fiable) i no pas IP. IP és un protocol dels anomenats Best Effort (millor esforç), que vol dir que intentarà que els paquets arribin a destí, però si algun es perd no fa res per impedir-ho ni per recuperar-lo.

Documentació tècnica

  • TCP : Transmission Control Protocol. Orientat a connexió.
    https://tools.ietf.org/html/rfc793
  • UDP: User Datagram Protocol. No orientat a connexió.
    https://tools.ietf.org/html/rfc768
  • IP: Internet Protocol.
    https://tools.ietf.org/html/rfc791
  • DNS: Domain Name System (Sistema de noms de domini).
    https://tools.ietf.org/html/rfc1035
    https://tools.ietf.org/html/rfc1034
  • HTTP : Hiper Text Transfer Protocol.
    https://tools.ietf.org/html/rfc7231
    https://tools.ietf.org/html/rfc7232
    https://tools.ietf.org/html/rfc7233
    https://tools.ietf.org/html/rfc7234
    https://tools.ietf.org/html/rfc7235
  • SMTP: Simple Mail Transfer Protocol.
    https://tools.ietf.org/html/rfc5321
  • TFTP: Trivial File Transfer Protocol.
    https://tools.ietf.org/html/rfc1350


Encapsulació

L'encapsulació consisteix en la manera com les dades travessen verticalment les diferents capes, i on cada capa afegeix o treu la seva informació de control (Com si fos una ceba o una matrioska).

El model TCP/IP és bàsicament l'únic que funciona actualment. Aquesta arquitectura té 4 capes: Aplicació, Transport, Internet i Accés al medi.

L'encapsulació consisteix en que l'emissor genera unes dades des d'algun programa/aplicació del Sistema Operatiu que requereixi l'ús de la xarxa, aquestes dades entren per la capa superior, la més propera a l'usuari: Aplicació, i són gestionades pel protocol d'Aplicació corresponent: HTTP, FTP, DHCP, DNS ...

A partir de les dades del programa/aplicació del S.O. i de les modificacions que faci el protocol de la capa d'Aplicació es generen les dades d'aplicació que se li envien al protocol de Transport corresponent.

Cada protocol d'Aplicació treballa sobre un protocol de Transport TCP o UDP. El protocol de Transport recull les dades d'aplicació i afegeix la seva informació de control (capçalera). La capçalera de transport més les dades d'aplicació són les dades de Transport (Protocol Data Unit o PDU Segment) que se li envien al protocol de la capa d'Internet. A la capa d'Internet bàsicament només hi ha un únic protocol que és IP.

El protocol IP de la capa d'Internet afegeix la seva informació de control (capçalera, la PDU en aquesta capa s'anomena Packet o Paquet) i li envia tot al protocol de la capa d'Accés al Medi, en aquest cas Ethernet.

El protocol de la capa d'Accés al medi afegeix la seva informació de control (capçalera i pel cas d'Ethernet també una cua, la PDU en aquesta capa s'anomena Frame o Trama).

Tcp ip encapsulation.png


El protocol d'Accés al medi codifica la informació a binari segons el tipus de medi i la transmet.

Les capes del receptor fan el procés invers, rep les dades i cada capa extreu la informació de control de la seva capa homònima de l'emissor que conté la informació rellevant i li dona la part de dades a la capa superior.


   Veure exemple Wireshark


Exemple Packet Tracer

Amb el Packet Tracer es poden treballar també els models de capes, els protocols i les estructures de dades.

Una manera d'anar ubicant cada cosa al seu lloc és aprenent a identificar en quina capa està cada protocol, o quins protocols intervenen en una determinada comunicació i quina informació, dades o adreces fan servir.

Un primer exemple pot ser l'aplicació PING, aquesta utilitza un protocol anomenat ICMP, aquest protocol en realitat serveix per l'enviament de missatges de control entre dispositius (Encaminadors generalment), però s'identifica normalment amb la comanda PING.

Aquest protocol, ICMP Internet Control Message Protocol, funciona a nivell de xarxa (Model OSI) o a l'equivalent nivell de Internet (Model TCP/IP). Utilitza adreces IP.


PacketTracer models 01 simple pdu.png

Amb aquesta icona (PDU simple, on PDU indica Protocol Data Unit) es poden enviar paquets ICMP (PING) entre dos dispositius qualsevol

A més si s'activa el mode de simulació es pot fer el seguiment pas a pas del paquet i inclús clicar per obrir-lo. A l'exemple següent es mostra la informació d'un paquet PDU en plena transmissió. Podeu observar que Packet Tracer mostra la informació per capes

La trama arriba al commutador que el desencapsula (In Layers), aquest dispositiu treballa només fins a capa 2 (Adreces MAC) i després l'encapsula i el reenvia per un altre port (Out Layers).


PacketTracer models 03 icmp.png


PacketTracer models 02 complex pdu.png

Amb aquesta icona (PDU complexe) es poden enviar paquets de múltiples protocols entre dos dispositius qualsevol. Packet Tracer permet simular múltiples serveis que podeu utilitzar per fer proves, per exemple: http, dns, telnet, ssh, tftp, radius ... tots aquests són serveis d'aplicació, i justament fan això, ofereixen serveis al programari de xarxa del SO.


Un bon segon exemple pot ser el protocol HTTP, aquest és el típic protocol d'aplicació (Model OSI i model TCP/IP). Primerament cal crear el PDU complex que requereix algunes dades més. A l'exemple següent s'envia una comunicació HTTP (port 80) al Servidor Web.


PacketTracer models 04 pdu complex.png


Si s'observa el paquet quan arriba al servidor, només hi ha dades fins la capa de transport (Els dispositius d'usuari final treballen a totes les capes però el PDU complexe no permet afegir informació d'aplicació, només fins a transport)

Si es selecciona una de les capes es mostra una breu descripció dels fets més rellevants que hi tenen lloc.

PacketTracer models 05 HTTP.png


A part del PDU simple i el complex, el simulador ofereix diverses eines que permeten generar algunes comunicacions bàsiques: per exemple tots els hostes tenen un navegador web, el CMD i d'altres. Als servidors se'ls pot configurar bastants serveis: Servei Web, Servei DNS, Servei DHCP, ...

Per exemple la simulació completa d'una comunicació Web.

PacketTracer models 06 web browser.png


Finalment comentar que els protocols d'aplicació interaccionen directament amb els usuaris de la xarxa. Els usuaris de la xarxa estan fora de les capes dels models, i quan es parla d'aquests usuaris no s'està fent referència a ninguna persona, sinó a aplicacions de xarxa.

Les aplicacions de xarxa formen part del programari del SO i es diu que són de xarxa perquè utilitzen els serveis de xarxa, o sigui algun dels protocols d'aplicació disponibles. Per exemple els usuaris del protocol HTTP són el navegador web, un servidor Apache, o la comanda «wget» de Linux.


Media:exemple_simulacio_web.pkt


Recurs on-line

Un recurs que us pot ser interessant per practicar els conceptes de la primera Unitat Formativa de manera amena.

http://quizlet.com/doogie966

Es tracta de varis jocs on-line on podeu practicar els conceptes de la primera unitat alhora que treballeu el vostre anglès.

Podeu trobar diferents jocs per temàtiques: Models de capes, OSI, TCP/IP, dispositius, cablejat, adreçament IP i ports

Obtingut de «https://mediawiki.institutmarianao.cat/index.php?title=A1._Model_TCP/IP&oldid=2229»
