Unificació de rutes (Supernetting)

Un dels objectius de VLSM era reduir la mida de les taules de ruta. Per això l’administrador ha d’intentar mantenir certs criteris alhora de distribuir les adreces, cal tenir en compte que:

• El Router coneix el detall de les xarxes connectades directament.
• El Router decideix per on enviar els paquets destinats a una determinada adreça IP aplicant un AND lògic amb la màscara i comparant amb les xarxes de la seva taula de ruta.
• El Router envia informació de les rutes als seus veïns, però no necessita enviar tot el detall si pot enviar una adreça unificada.

La unificació consisteix en obtenir els bits de màscara comuns de major pes (Prefix comú)

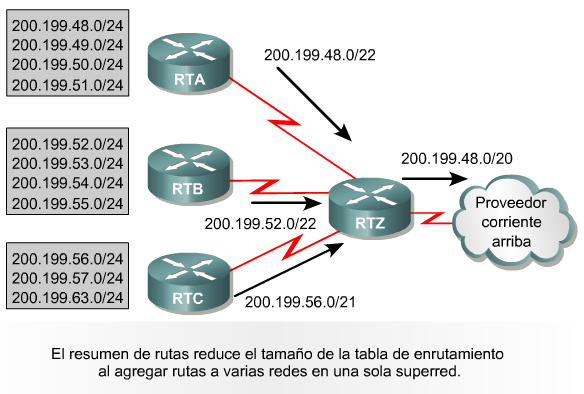

Les taules de ruta del Router RTA de l’exemple té les següents entrades

RTA
200.199.48.0/24	11001000.11000111.00110000.00000000
200.199.49.0/24	11001000.11000111.00110001.00000000
200.199.50.0/24	11001000.11000111.00110010.00000000
200.199.51.0/24	11001000.11000111.00110011.00000000

Però el Router RTZ només necessita tenir la ruta

RTZ
200.199.48.0/22	11001000.11000111.00110000.00000000

Que correspon al rang d’adreces 200.199.48.1 - 200.199.51.254

Aplica un AND lògic a les adreces següents per a la màscara /22

200.199.48.15

200.199.49.154

200.199.50.23

200.199.51.78

Cal adonar-se que si la distribució fos una altre això no es podria fer. Aquest procés d’agregar adreces de prefixes comuns en una sola s’anomena supernetting.

Munta les taules de ruta unificant les adreces que sigui possible de l’exemple de càlcul de subxarxes VSLM.

La taula de ruta ha de contenir

Xarxa/Màscara
Interface
Next Hop
Mètrica (En salts)
