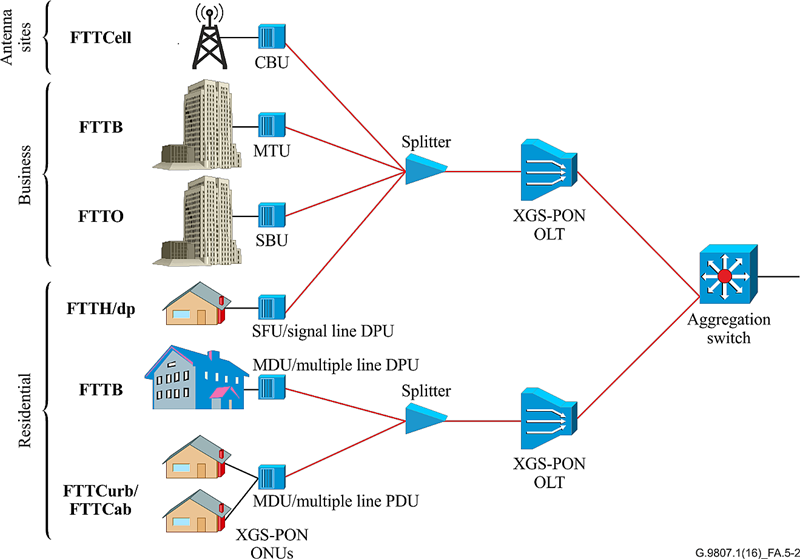

FTTx
FTTx és el conjunt de tecnologies que inclou l'accés a Internet d'última milla, del proveïdor ISP als usuaris finals mitjançant fibra óptica, on x pot fer referència a: Home (Llar), Buliding (Edifici), ...
La implementació de les infraestructures FTTx utilitza xarxes òptiques passives (PON).
Tecnologies PON
Les xarxes òptiques passives (PON) permeten velocitats altes sense necessitat de components actius (amb alimentació elèctrica). Per tant són es poden desplegar més fàcilment que altres tecnologies que requereixen elements actius externes a les instal·lacions del proveïdor.
- EPON: Ethernet PON
- GPON: Gigabit-capable PON
- GEM: G-PON Encapsulation Method
- Splitter: Dispositiu passiu que agrega/multiplexa vàries senyals òptiques en una única connexió troncal
- ODN (Optical Distribution Network): infraestructura física, cables, splitters
- ONU (Optical Network Unit) o ONT (Optical Network Terminal): Dispositiu que connecta als usuaris finals
- OLT (Optical Line Termination): Dispositiu que concentra totes les connexions dels usuaris (ONU/ONT) per agregar-les cap al proveïdor mitjançant Ethernet per exemple
Mòduls combo amb tecnologies WDM (Multiplexació per Divisió de Longitud d'Ona) permeten operar un mateix port del OLT en mode GPON/XG-PON o XGS-PON, separant les dades en longituds d'ona diferents
| |
EPON | GPON | XG-PON | XGS-PON |
|---|---|---|---|---|
| Estàndard | IEEE 802.3ah | ITU-T G.984.x | ITU-T G.987.x | ITU-T G.9807.x |
| Baixada | 1,24 Gbps | 2,48 Gbps | 9,92 Gbps | 9,92 Gbps |
| Pujada | 1,24 Gbps | 1,24 Gbps | 2,48 Gbps | 9,92 Gbps |
| Relació d'agregació |
128, 64, 32 | 128, 64, 32 | 128, 64, 32 | 128, 64, 32 |
| Distància enllaç |
20 Km (60 Km agregat) | 20 Km (60 Km agregat) | 20 Km (60 Km agregat) | 20 Km (60 Km agregat)v |
| Freqüències: Down/Up |
|
1490 nm/1310 nm | |
1577 nm/1270 nm |
